小型滚筒筛

小型滚筒筛

产品介绍

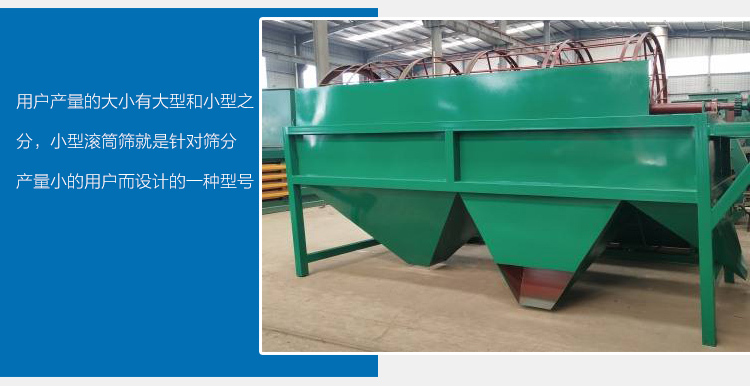

小型滚筒筛又叫小型滚筒筛沙机,根据用户产量的大小有大型和小型之分,小型滚筒筛就是针对筛分产量小的用户而设计的一种型号,它是通过对颗粒粒径大小来控制垃圾分选的,筒体一般分几段,可视具体情况而定,筛孔由小到大排列,每一段上的筛孔孔径是相同的,克服了各种振动筛在筛分较湿物料时出现的筛网粘堵问题,筛分效率高,产量大。

小型滚筒筛常见的两种型号:

YTS1230小型滚筒筛  筛体规格φ1*3,筛体倾角5°-7°,筒体转速22.5转/分,进料粒度60mm,产量为10-60吨/时。
YTS1240小型滚筒筛  筛体规格φ1*4,筛体倾角5°-7°,筒体转速25转/分,进料粒度60mm,产量为11-80吨/时。

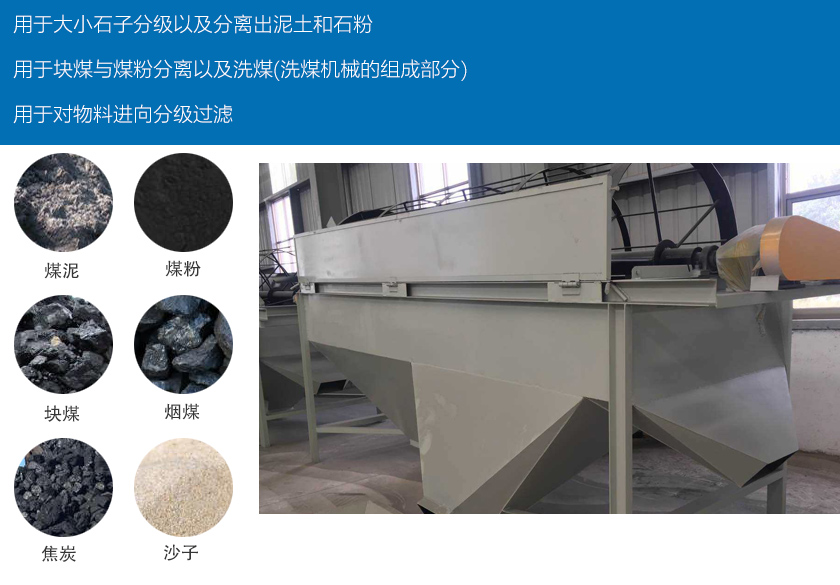

适用范围

建筑行业:用于大小石子分级以及分离出泥土和石粉。

煤炭行业:用于块煤与煤粉分离以及洗煤(洗煤机械的组成部分)。

化工行业:用于对物料进向分级过滤。

选矿行业:用于大小块状物分级及分离粉状物料。

突出优势

1、物料适应性广,应用于各类物料筛分,无论是劣质煤、煤泥、还是烟煤以及其它类物料,都可顺利进行筛分。

2、设备可设有梳型清筛机构,可以针对咋质量多的物料筛选,物料不堵塞。

3、相同尺寸下,圆面积比其它形状的面积都大,因此其筛分有效面积就大,使物料能充分接触筛网,因而单位时间内筛分量就大,产量每小时可达800吨。

4、筛分筒倍密封隔离罩所密封,清除了筛分循环过程中的粉尘飞扬,块状飞溅等现象,避免了对工作环境的污染。

5、滚筒支承采用整体通轴结构,回转筛速度小,运行平稳,并且有密封隔离罩与外界隔离,使噪音无法传递到外部,降低工作噪音。

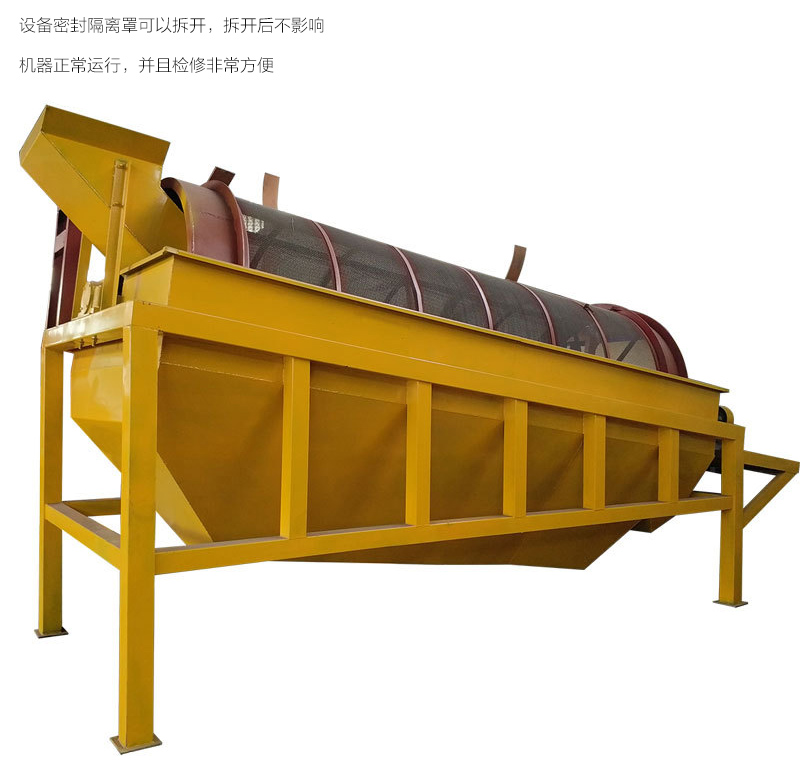

6、设备密封隔离罩可以拆开,拆开后不影响机器正常运行,并且检修非常方便。

结构组成

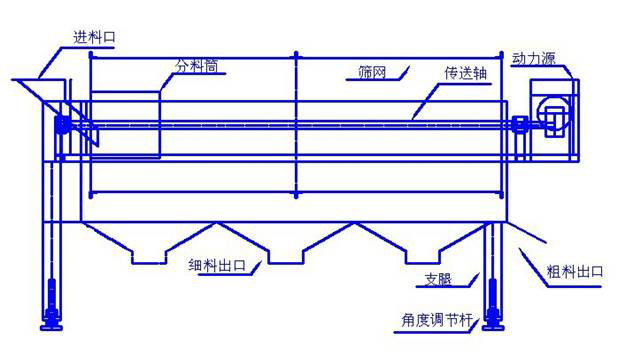

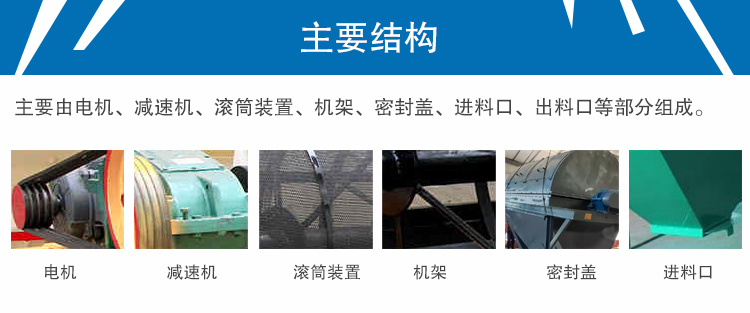

小型滚筒筛主要由电机、减速机、滚筒装置、机架、密封盖、进料口、出料口等部分组成。

主体结构是筛分筒,它是由若干个圆形状筛网组成,整体与地平面成倾斜状态,外部被密封隔离罩所密封,以防止污染环境。电动机经减速器与滚筒装置通过联轴器连接在一起,驱动滚筒装置绕其轴线转动,物料自上而下通过筛分筒分离,细料从筛分筒前端下部排出,粗料从筛分筒下端尾部排出。

工作原理

小型滚筒筛利用机械方法,通过数片并列的筛条构成筛孔并形成筛面。筛筒旋转利用物料的自重进行筛分,破碎的石料进入滚筒后,靠滚筒旋转的离心力及跳汰作用来筛分物料。通过不同网目的筛网逐一筛出。不同规格的石料筛出后经漏斗落入皮带机送至成品料场。靠滚筒旋转的离心力及跳汰作用来筛分物料,通过不同网目的的筛网逐渐被筛出。

技术参数

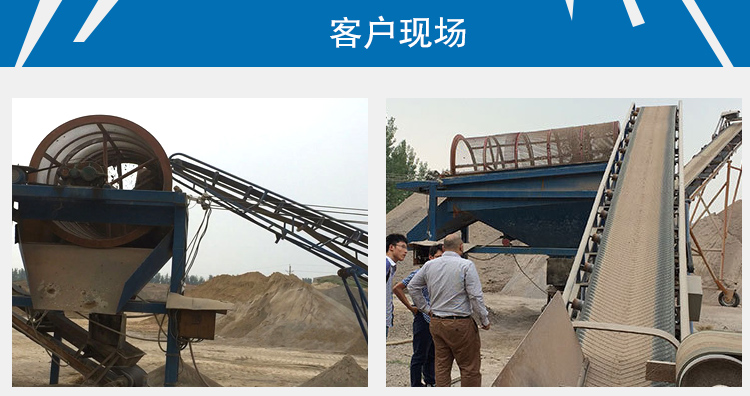

现场案例
