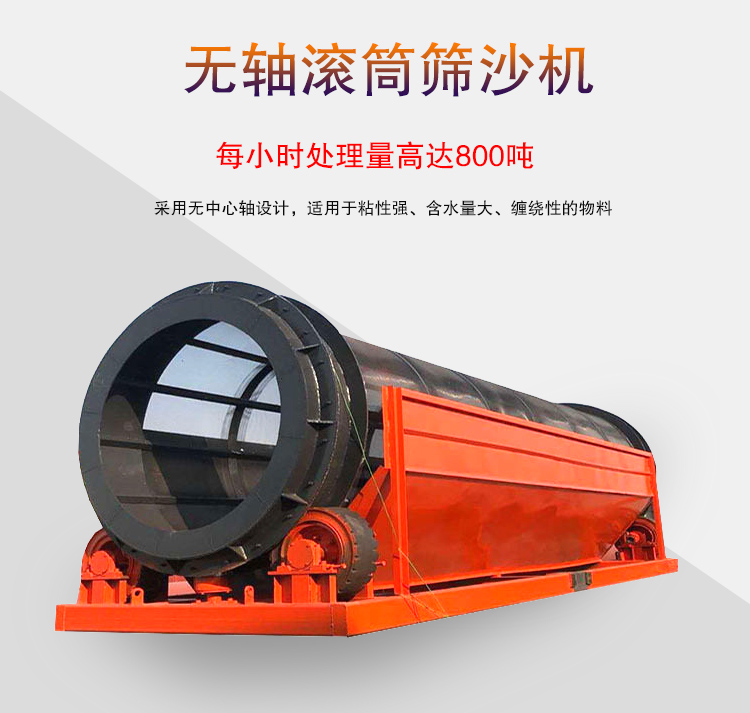

无轴滚筒筛沙机

产品介绍

无轴滚筒筛沙机简称无轴滚筒筛，与有轴滚筒筛相比，由于采用无中心轴设计，适用于粘性强、含水量大、缠绕性的物料，如：建筑垃圾、白灰等，由于物料在滚筒内的翻转、滚动，使卡在筛孔中的物料可被弹出，防止筛孔堵塞，无轴滚筒筛沙机的设计摆脱了普通振动筛在筛分较湿物料是出现的筛孔堵塞问题，提高了设备的产能和可靠性。

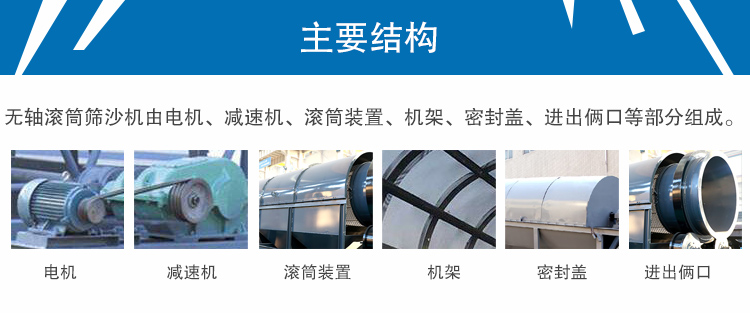

主要结构

无轴滚筒筛沙机由电机、减速机、滚筒装置、机架、密封盖、进出料口等部分组成。

电机：振动来源，通过振动电机激振力的作用使物料在筛面上运动。

减速机：是一种由封闭在刚性壳体内的齿轮传动、蜗杆传动、齿轮-蜗杆传动所组成的独立部件，常用作原动件与工作机之间的减速传动装置，在降速同时提高输出扭矩，扭矩输出比例按电机输出乘减速比，但要注意不能超出减速机额定扭矩。

滚筒装置：采用组合式筛网，其由传动轮通过联轴器传至主轴，该筛网安装与焊接在主轴的滚笼上。物料从进料端进入，在滚笼不断回转、分级，从下方出料口均匀流出，其有效地将成品与返料分离，从而降低劳动强度。

机架：采用优碳钢板、槽钢焊接而成，并通过了严格的产品合格认证和特定的工艺要求，已达到本机所使用的目的。

密封盖：防止物料泄漏以及外界粉尘进入内部。

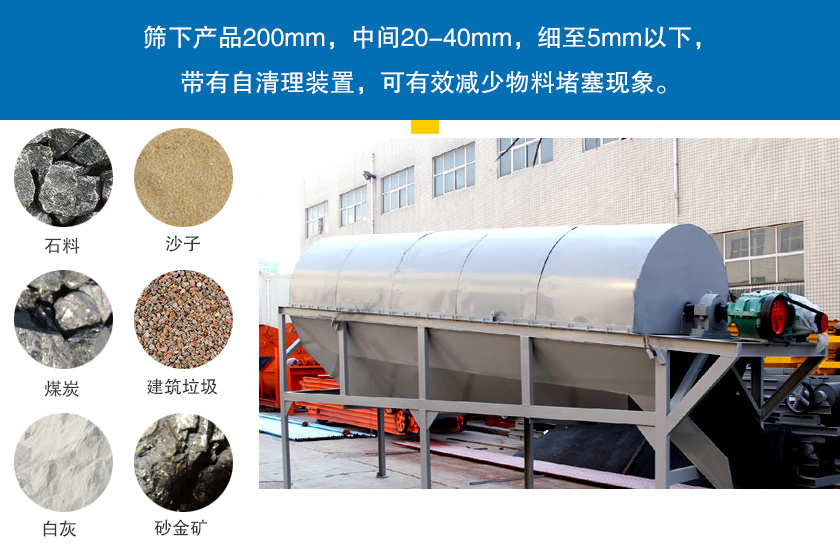

应用范围

无轴滚筒筛沙机适合筛分石料、沙子、建筑垃圾及潮湿易堵塞的物料，广泛用于冶金、建材、煤炭、化工等行业，筛下产品200mm，中间20-40mm，细至5mm以下，带有自清理装置，可有效减少物料堵塞现象。

产品优势

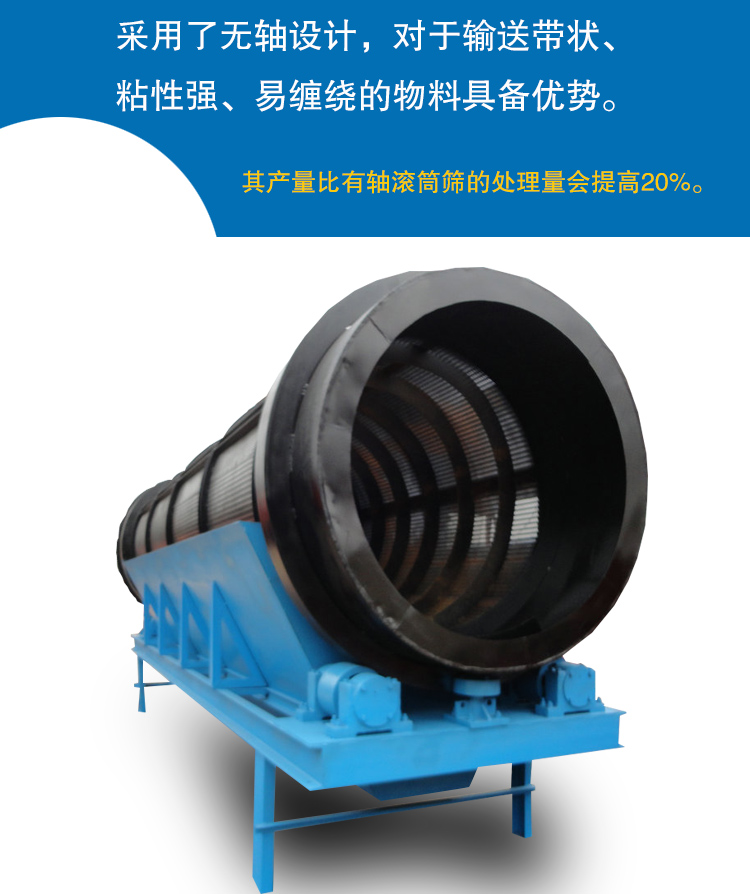

1、由于采用了无轴设计，对于输送带状、粘性强、易缠绕的物料具备优势。

2、滚筒筛分原理，物料伴随着不停的翻转滚筒来完成筛分的同时，还可以防止堵网，提高筛分效率。

3、每小时处理量高达800吨，其产量比有轴滚筒筛的处理量会提高20%。

4、密封隔离罩设计是整个筛分在密封状态下进行，可以减少物料筛分中的粉尘飞扬，改善了工作环境。

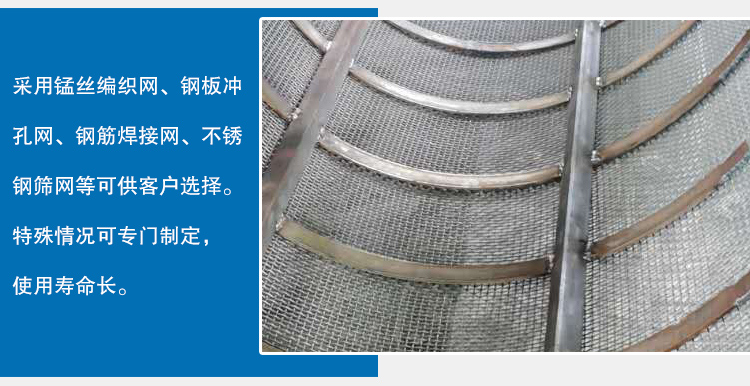

5、采用锰丝编织网、钢板冲孔网、钢筋焊接网、不锈钢筛网等可供客户选择。特殊情况可专门制定，使用寿命长。

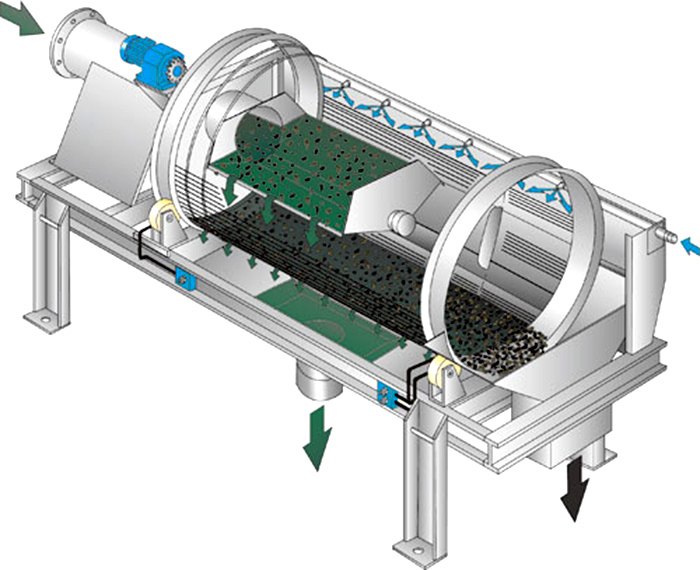

工作原理

滚筒装置倾斜安装于机架上。电动机经减速机与滚筒装置通过联轴器连接在一起，驱动滚筒装置绕其轴线转动。当物料进入滚筒装置后，由于滚筒装置的倾斜与转动，使筛面上的物料翻转与滚动，使合格物料（筛下产品）经滚筒后端底部的出料口排出，不合格的物料（筛上产品）经滚筒尾部的排料口排出。

技术参数
