滚筒筛分机

产品概述

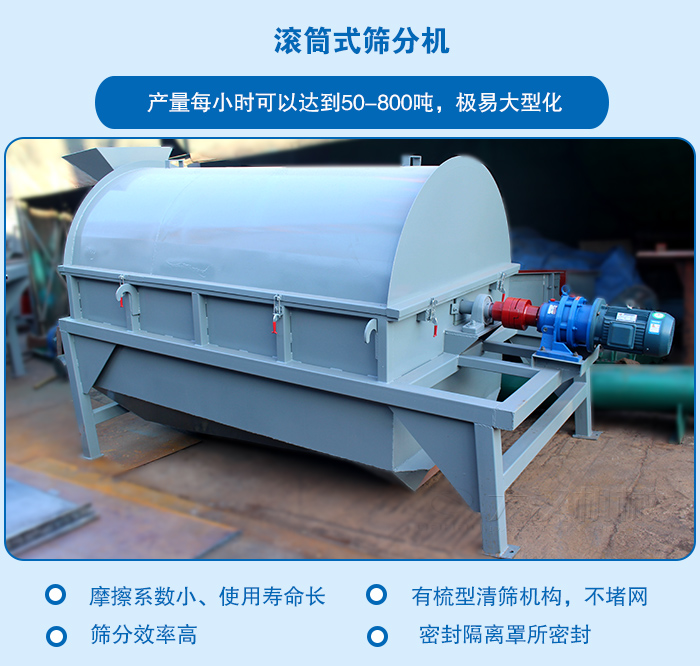

滚筒筛分机又叫滚筒筛分机，是选矿上常用的一种分选设备，也是分选河沙时的一种筛分设备。滚筒筛分机采用滚筒筛分原理，物料通过不停的翻滚来实现不同等级粒度的筛选，终从各自的出料口排出，因此滚筒筛分机堵网机率低，工作效率高，是人工筛分效率的10 倍以上。

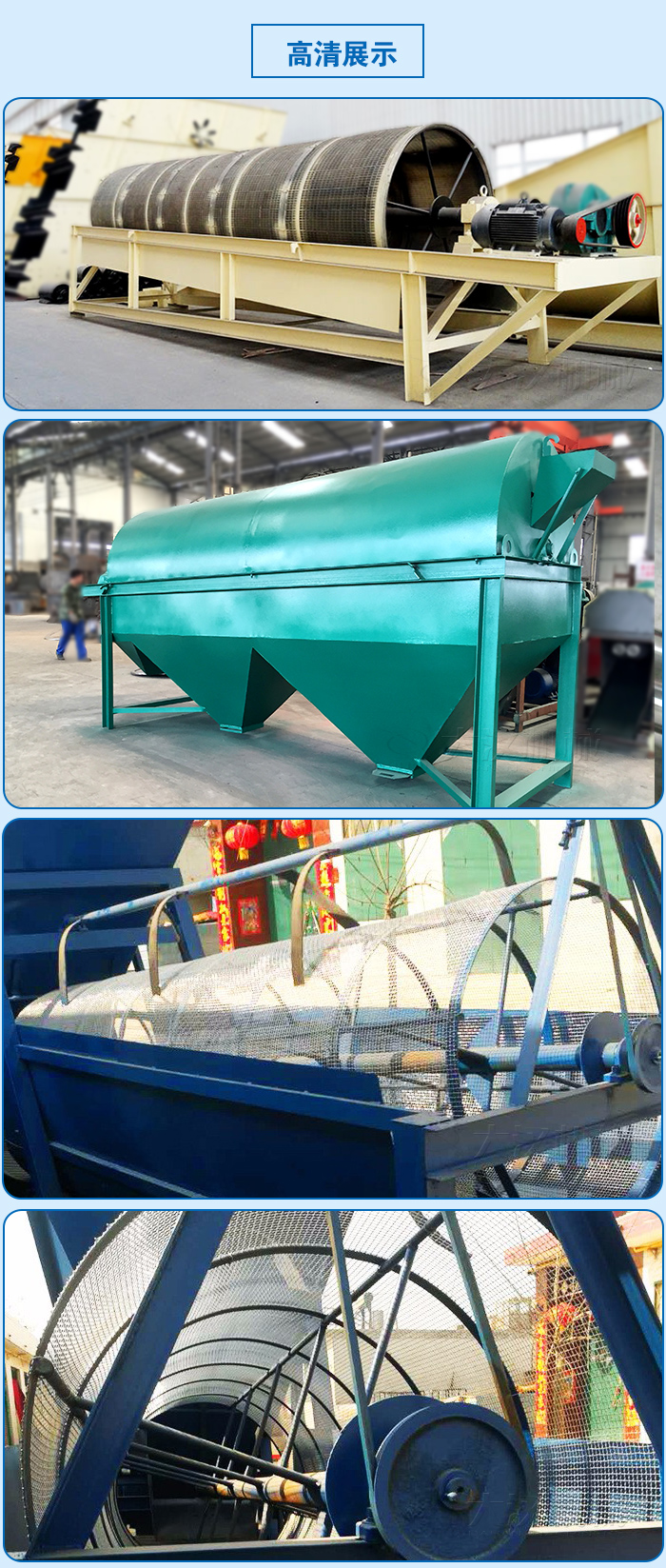

高清实拍

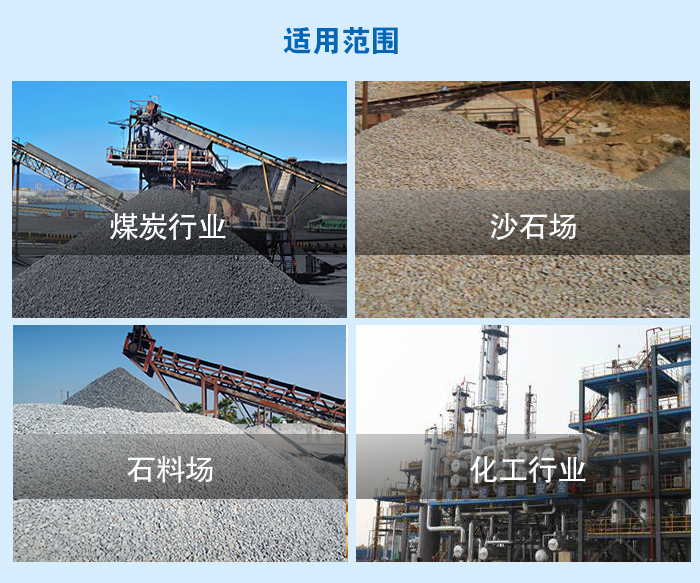

适用范围

1、石料场中用于大小石子分级以及分离出泥土和石粉。

2、沙石场中用于沙石分离。

3、煤炭行业用于块煤与煤粉分离以及洗煤(洗煤机械的组成部分)。

4、化工行业、选矿行业用于大小块状物分级及分离粉状物质。

特点及优势

1、滚动筛分，摩擦系数小、使用寿命长、维护成本低、且筛孔不易堵塞；

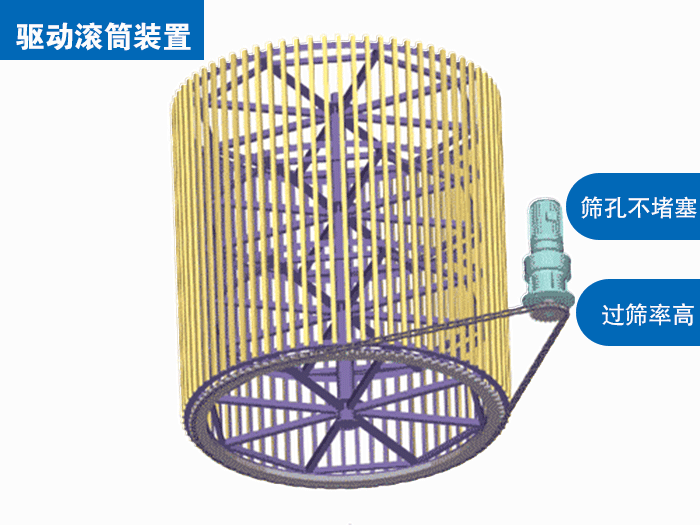

2、设备内部设置有梳型清筛机构，在筛分过程中，不会出现堵网现象，有效提高了设备的筛分效率；

3、产量每小时可以达到50-800吨，易大型化；

4、整个筛分简用密封隔离罩所密封，清除了筛分循环过程中的粉尘飞扬，块状飞溅等现象，避免了对工作环境的污染。

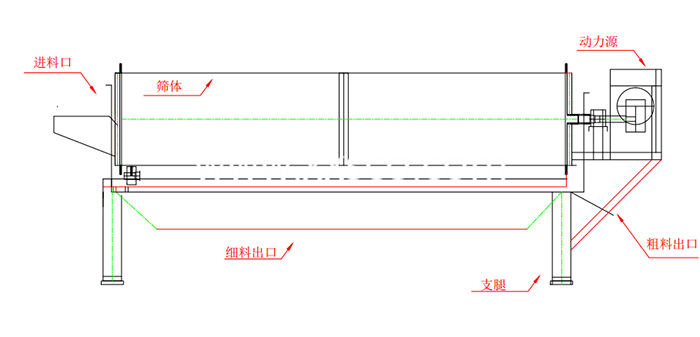

外形尺寸及结构

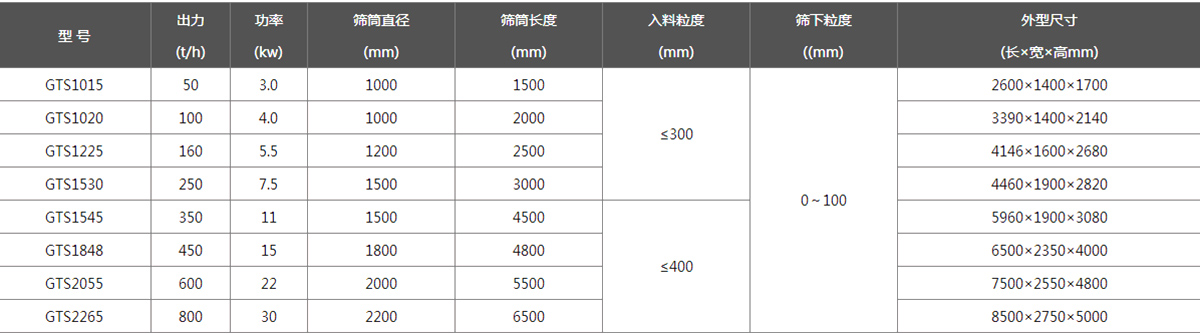

技术参数

型号	出力(t/h)	功率(kw)	筛筒直径(mm)	筛筒长度(mm)	入料粒度(mm)	筛下粒度(mm)	外型尺寸(长×宽×高mm)
GTS1015	50	3.0	1000	1500	≤300	0～100	2600×1400×1700
GTS1020	100	4.0	1000	2000			3390×1400×2140
GTS1225	160	5.5	1200	2500			4146×1600×2680
GTS1530	250	7.5	1500	3000			4460×1900×2820
GTS1545	350	11	1500	4500	≤400		5960×1900×3080
GTS1848	450	15	1800	4800			6500×2350×4000
GTS2055	600	22	2000	5500			7500×2550×4800
GTS2265	800	30	2200	6500			8500×2750×5000

工作原理

滚筒筛分机主要是由六角形滚筒、机架、漏斗、减速器、电动机五个部分成，破碎的石料进入滚筒后，一方面随着滚筒转动而被筛选，靠滚筒旋转的离心力及跳汰作用来筛分物料。一方面粒度大的石料沿着滚筒的斜度向前流动，通过不同网目的的筛网逐渐被筛出。不大的石料筛出后落入各自的漏斗，然后由人工运出或自流送往成品堆。

滚筒筛分机安装调试

一）、调试前的准备工作：

1、滚筒筛各部件安装完，检查合格后，可进行试运转。试运转前，应详细检查各部件按图纸所示安装正确，各紧固件牢靠，筛体周围是否有妨碍滚筒筛运行的障碍物；

2、将长方形检修门处于打开位置，并通过手动盘车旋转筛分筒，观察梳型清筛机构有无犯卡、磨擦现象，若有则可通过调整螺栓进行调整；

3、检查各轴承座、变速箱应润滑良好，变速箱油位应适当；

4、电源接头应牢固可靠，绝缘良好，接地正确。

二）、空载试车

1、点动电机控制按钮，检查电机转向应与笼式滚筒筛所示转向一致；

2、启动设备运转1－2小时，观察滚筒筛运行情况，若发现异常声响或其它现象，应及时停机检查，找出原因，排除故障。

试运转1－2小时应检查下列项目：

a、 大轴轴承温度，要求高温度不超过75℃，温升不超过45℃。

b、 各处紧固螺栓的紧固情况，发现松动应及时拧紧。
